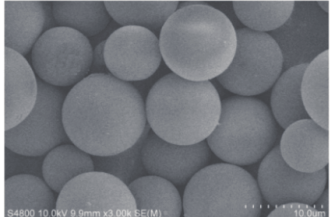

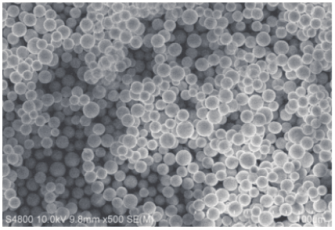

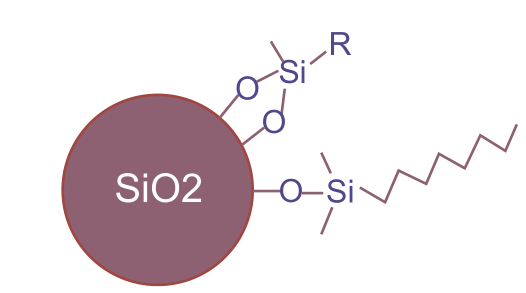

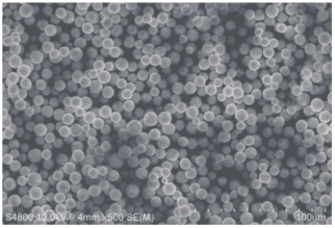

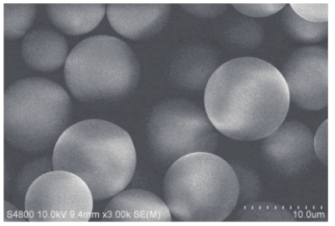

賽分科技的 Bio-C8(2)填料以高純度球形硅膠為基質(zhì),填料粒徑 8 μm,孔徑 100 Å。采用專有的表面修飾技術(shù),鍵合具有適中疏水性能的辛基;優(yōu)化的孔徑結(jié)構(gòu)實現(xiàn)了高穩(wěn)定性以及高載量的能力。再結(jié)合專有的全封尾化學(xué)鍵合技術(shù),提高產(chǎn)品的耐酸堿性;擁有高分辨率、高重現(xiàn)性等特點,是實現(xiàn)疏水性和親水性化合物分離的最佳選擇。
型號 | Bio-C8(2) | 測試方法 |
---|---|---|
粒徑大小 | 8.0μm | Coulter Multisizer |
粒徑分布 | ≤1.35 | Coulter Multisizer |
孔徑 | 100 Å | B.E.T法 |
密度 | 0.65 g/mL | 一 |
比表面積 | 310 m2/g | B.E.T法 |
孔容 | 1.0 mL/g | B.E.T法 |
碳載量 | 12% | CHN分析儀 |
金屬 (Fe) 含量 | <10 ppm | ICP |
金屬 (Al) 含量 | <10 ppm | |
金屬 (Na) 含量 | <10 ppm |

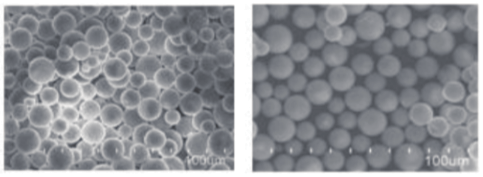

項目 | 規(guī)格 | 項目 | |||
---|---|---|---|---|---|
Lot1 | Lot2 | Lot3 | Lot4 | ||
平均粒徑 (μm) D50 | 7.5-8.5 | 7.9 | 8.1 | 8.3 | 7.9 |
粒徑分布D40/D90 | ≤1.35 | 1.3 | 1.3 | 1.25 | 1.26 |
孔徑 (Å) | 95-135 | 12.8 | 12.9 | 12.5 | 12.8 |
比表面積 (m2/g) | 285-345 | 310 | 309 | 309 | 309 |
孔容 (mL/g) | 0.85-1.10 | 0.98 | 1.00 | 0.95 | 0.99 |
碳載量 (%) | 10.3-13.5 | 11.7 | 11.9 | 11.8 | 11.7 |
金屬 (Fe)含量 (ppm) | <10 | 0.5 | 0.5 | 0.5 | 0.4 |
金屬 (AI)含量 (ppm) | <10 | 0.4 | 0.4 | 0.3 | 0.5 |
金屬 (Na)含量 (ppm) | <10 | 0.6 | 0.5 | 0.5 | 0.5 |

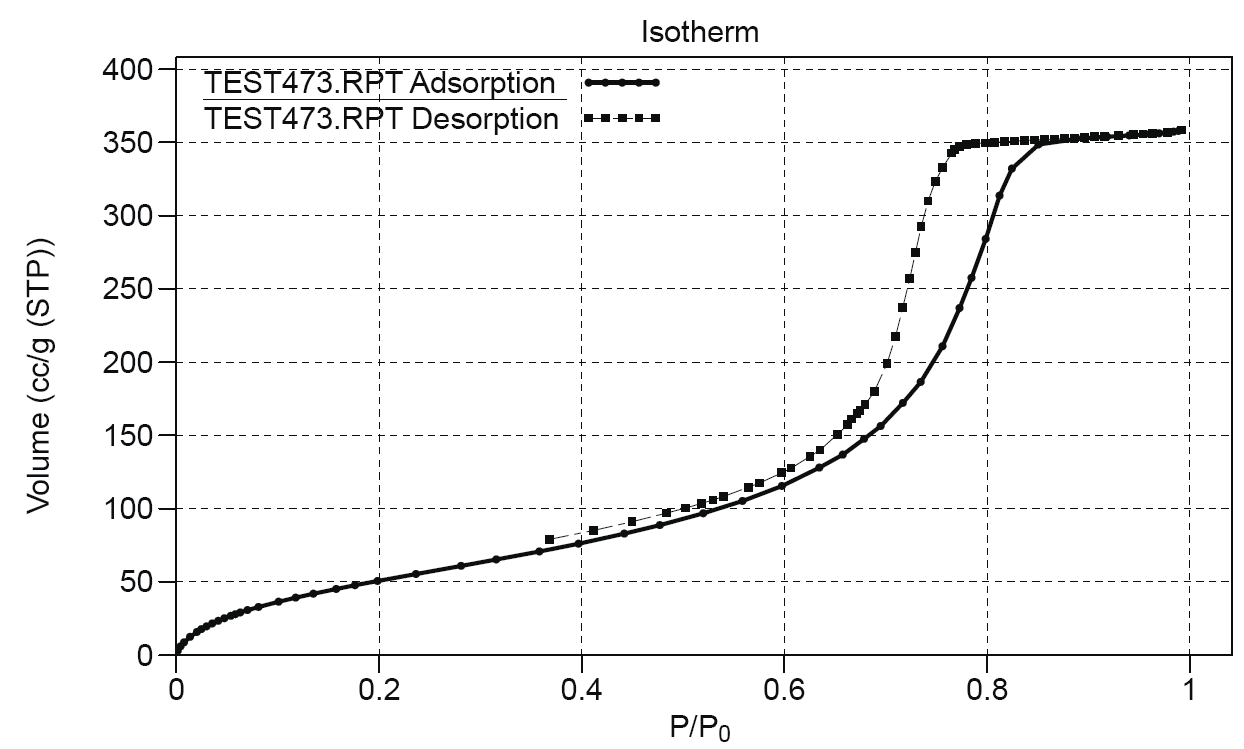

B.E.T法:Outgassing conditions:80 min 80 °C ; Adsorbate : N2; Sample Mass : 0.1268 grams ; HK model :N2_C.HKM
P/PO范圍:0.0518 t0 0.198
斜率:0.0190
相關(guān)系數(shù):0.9995
吸附量:49.96 cc/g (STP)
截距:0.00103
C值:19.52
表面積:217.3 m2/g

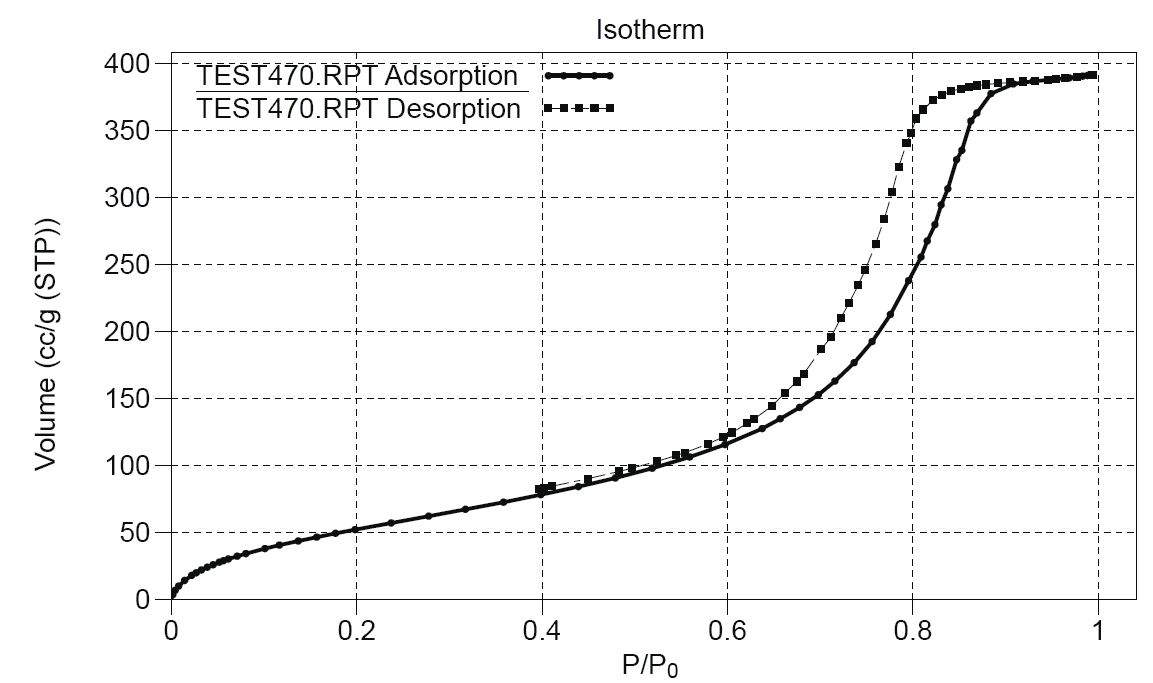

P/PO范圍:0.0538 t0 0.199
斜率:0.0192
相關(guān)系數(shù):0.9996
吸附量:49.24 cc/g (STP)
截距:0.00112
C值:18.17
表面積:214.2 m2/g
在位清洗 (CIP)條件:450個柱體積的堿性流動相在位清洗并進(jìn)行色譜柱性能測試。
色譜柱:4.6x250 mm
流動相:MeOH/0.1 M NaOH aq. ( pH=13) =70/30
流速:2.0 mL/min
柱溫:25°C
每50cv清洗后進(jìn)行QC測試:
樣品:1.Naphthalene , 2.Insulin

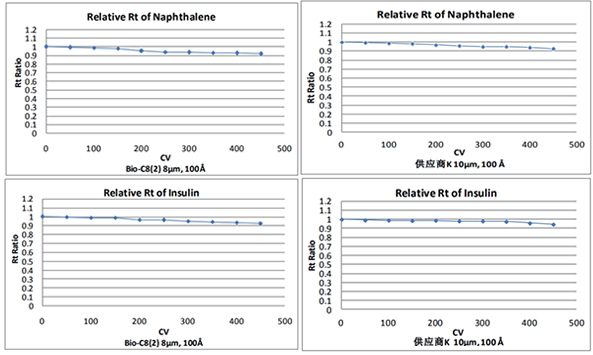

● 通過 450 CV 的堿性溶液在位清洗,發(fā)現(xiàn)萘以及胰島素相對于其初始保留時間的比值為 92%,這說明Bio-C8(2)填料只發(fā)生了輕微的退化 ( Bio-C8(2)與供應(yīng)商 K 填料性能類似 )。
● Bio-C8(2)填料能夠支持 0.1 M 堿在位清洗,對于特定樣品的堿清洗的濃度以及循環(huán)次數(shù)需要通過實驗進(jìn)行驗證。
產(chǎn)品名稱 | 粒徑(μm) | 孔徑(Å) | 訂貨號 |
---|---|---|---|
Bio-C8(2)(8 μm,100 Å) | 8 | 100 | 111208101 |
